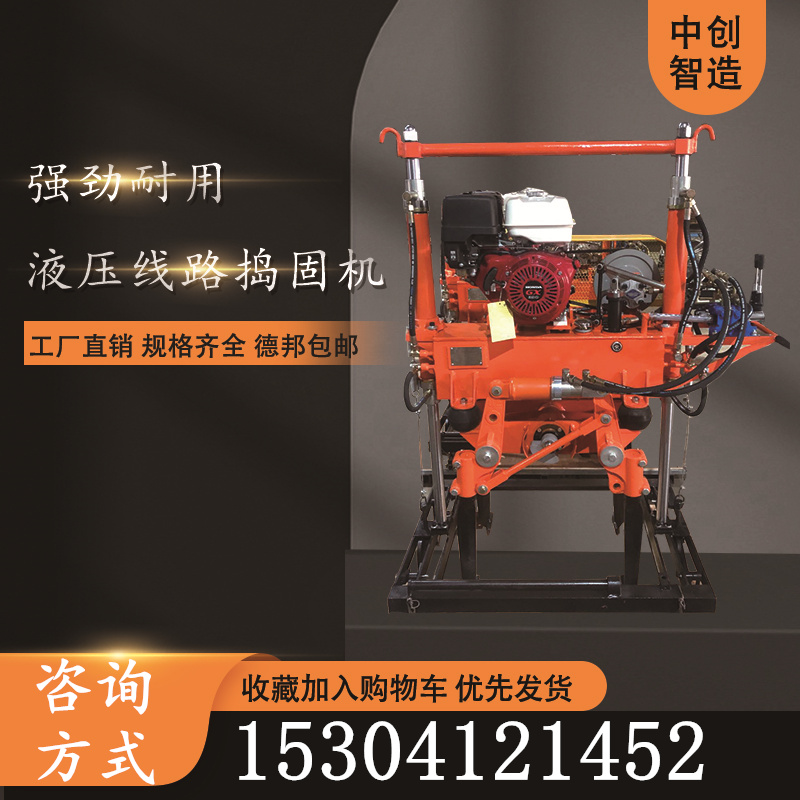

中创智造液压线路捣固镐XYD-2/轨道施工捣固机/别名

咨询：中创智造(辽宁)轨道交通有限公司

王经理：一六七/三一八七/一六六六

姜经理：一五三/零四一二/一四五二

王经理：一五三/零四一二/一四五九

姜经理：一五五/四一二七/五零六三

座机：零四一二-四八二九七八九

XYD-2液压线路捣固镐适用于铁路线路大修、维修60kg/m钢轨和Ⅲ型混凝土轨枕道床石碴捣固作业。其特点是既可在Ⅲ型混凝土轨枕线路上捣固作业、也可在Ⅱ型混凝土轨枕和各种国外钢轨线路上捣固作业。如在作业时遇到液压系统故障，可以采用手动液压泵工作，安全快速下道处理故障，不影响行车安全。作业中如出现捣固镐提升后夹轨钳仍夹紧钢轨时，该机还备有安全销，拔出安全销(此安全销采用与调整片一体式，克服了拔出安全销后，易丢失的缺点)，钳口便可松开。该机性能优越，结构合理，安全可靠，作业效率高，满足铁路道碴捣固作业的需要。

主要技术参数

1、本田汽油机

功 率 9PS(6.6kW)

转 数 3600转/分

2、液压系统工作压力 5～6MPa

3、震动频率 63.5Hz

4、激振力： 22kN

5、下插力 15.57kN

6、夹实力 6.5kN×2

7、下插深度 110mm±10mm(60kg/m轨Ⅲ型轨枕下)

8、生产效率 270根轨枕/组小时

9、主机净重： 350kg

10、外形尺寸：　　　　　1380mm×750mm×1600mm

作业前的准备工作

1、检查捣固机各部能否完好，衔接能否结实，各部外表应将油污锈蚀擦拭洁净，紧固螺钉应拧紧。

2、检查油箱液压油，油面不得低于油窗孔中心。液压油应依据运用时节和本地温度选择(普通夏季选用40号或30号，冬季选用20号为宜)。

3、按钢轨型号调整夹钳启齿大小(出厂前按60kg/m轨调好)

4、开机运转，判别能否运转正常，若有不正常现象，立刻关机检查，毛病消弭后重新开机空运转，运转时间不小于20分钟。

5、在运转过程中，搬动支配阀，检查升降缸和夹实缸动作能否灵敏，并使升降缸和夹实缸单独或同时屡次全行程往复运动，考证动作能否无误。并考证手柄搬到降位时，油箱能否靠自重降落。

6、检查各液压件能否有漏油现象。

7、关掉动力源，齿轮泵中止工作。用手压泵操作，升降缸和夹实缸动作自若，与运用动力源一样。

8、检查镐板紧固螺钉能否松动。

9、电动机驱动的捣固机，接通电源后检查能否漏电;并核对旋转方向能否正确。(正确旋转方向应为面对电机主轴，主轴逆时针旋转，即与箭头指示方向相同)。

10、柴油机、汽油机驱动的捣固机，首先应详读运用阐明书。严厉按阐明书停止操作。既首先作怠速试车10分钟，再把油门提到工作位置，使捣固机正常运转。
